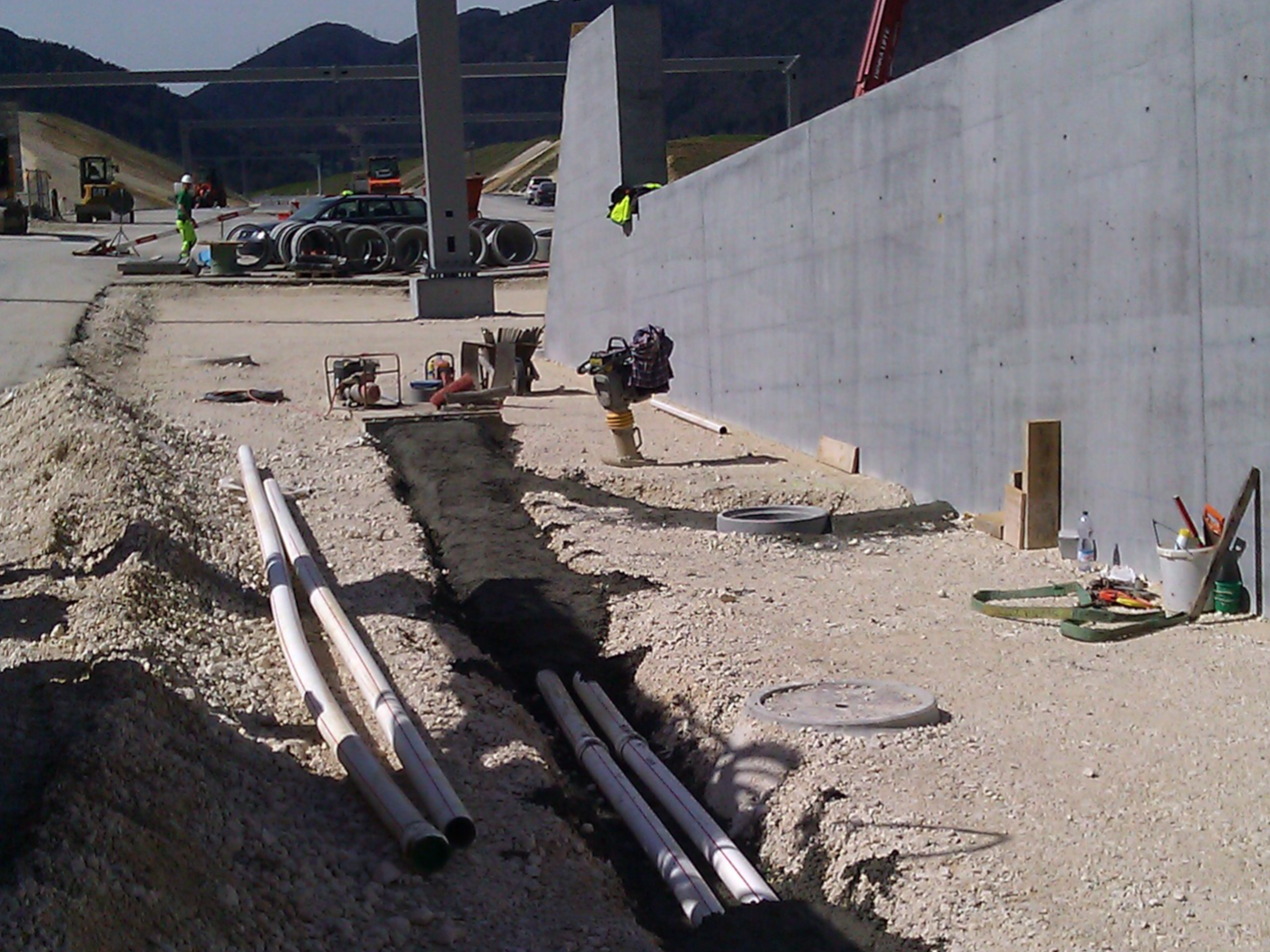

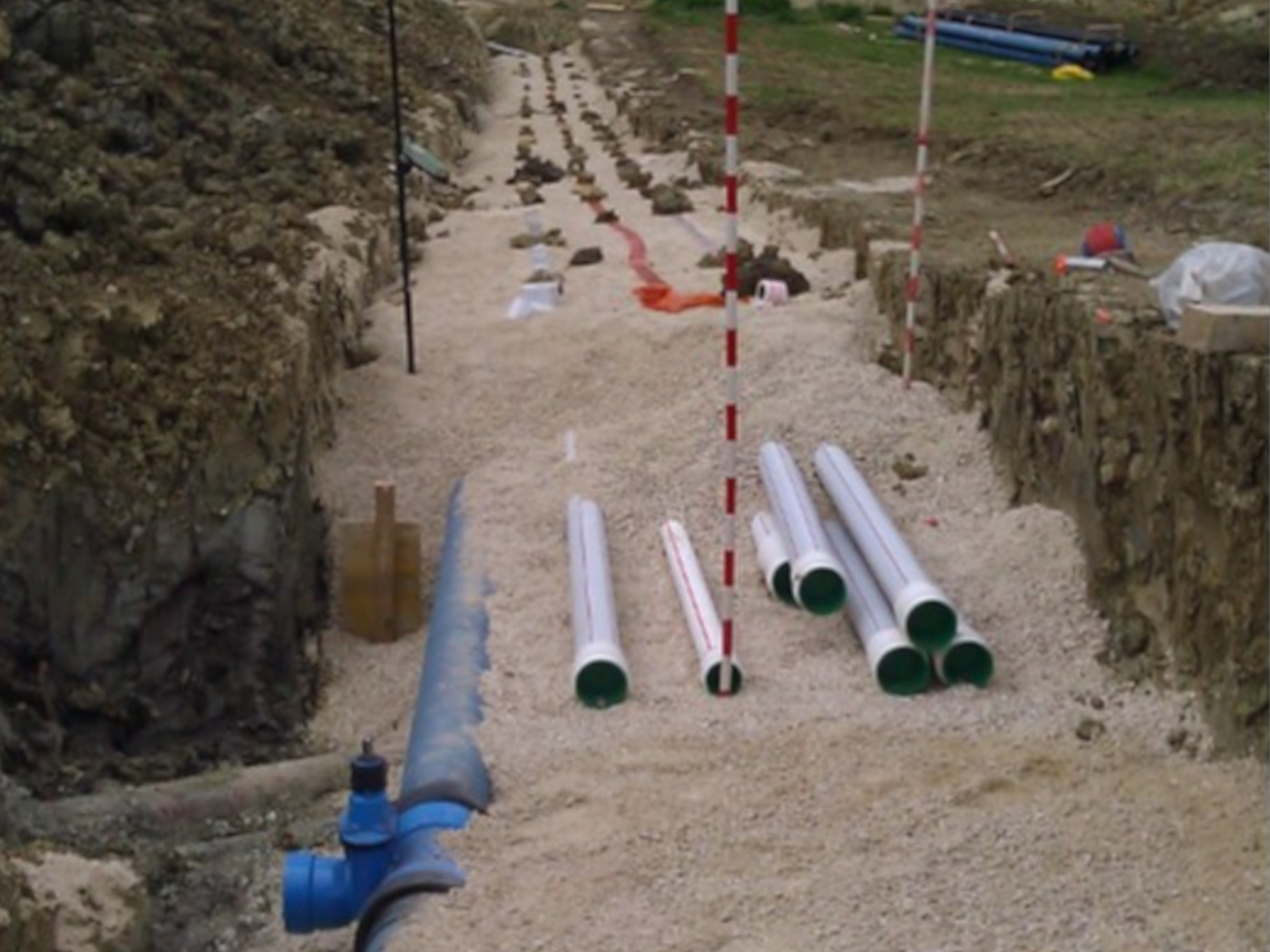

Lors de la construction de l’autoroute entre Tavannes et Roches (BE), l’Office des Ponts et Chaussées a mandaté sigeom pour effectuer les levés des infrastructures des cadastres souterrains (alimentation en eau, évacuation des eaux, télécommunication et électricité) et leur insertion dans des bases de données métiers. Une reprise de plans de travaux exécutés avant ce mandat a aussi été nécessaire. Toutes ces données ont ensuite été rendue visible dans un guichet cartographique web et mobile sécurisé.

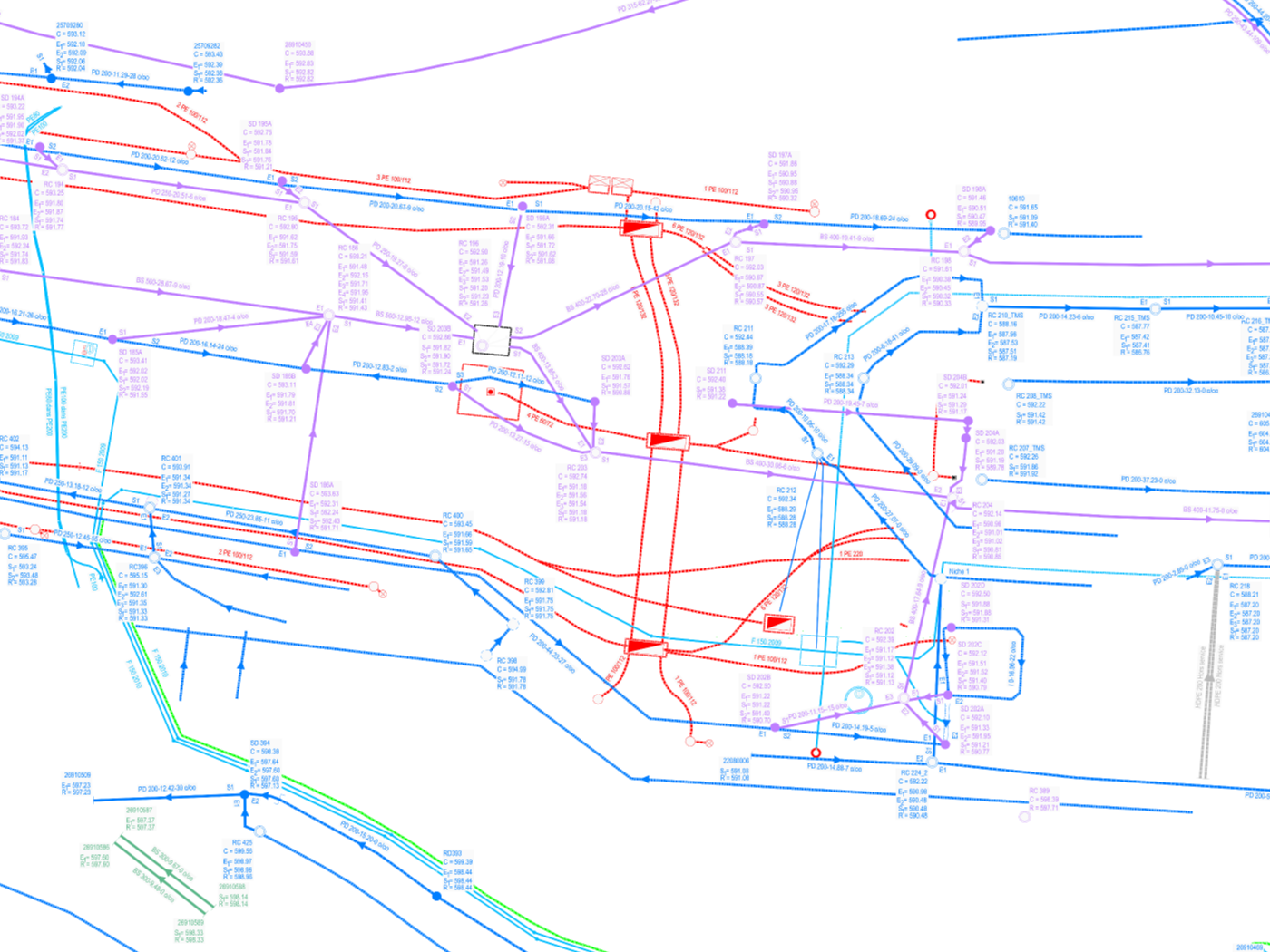

Les cadastres souterrains, du levé à la mise à jour :
Gestion des données selon le modèle SIA 405
- Les relevés et la reprise de données existantes étaient intégrés dans des bases de données métier structurées SIA405
- Des attributs supplémentaires, répondants aux besoins du mandant, étaient gérés
- Des sorties en format DWG avec une symbolique propre au mandant et aux tiers concernés ont été mis en place via des processus automatiques d’exports

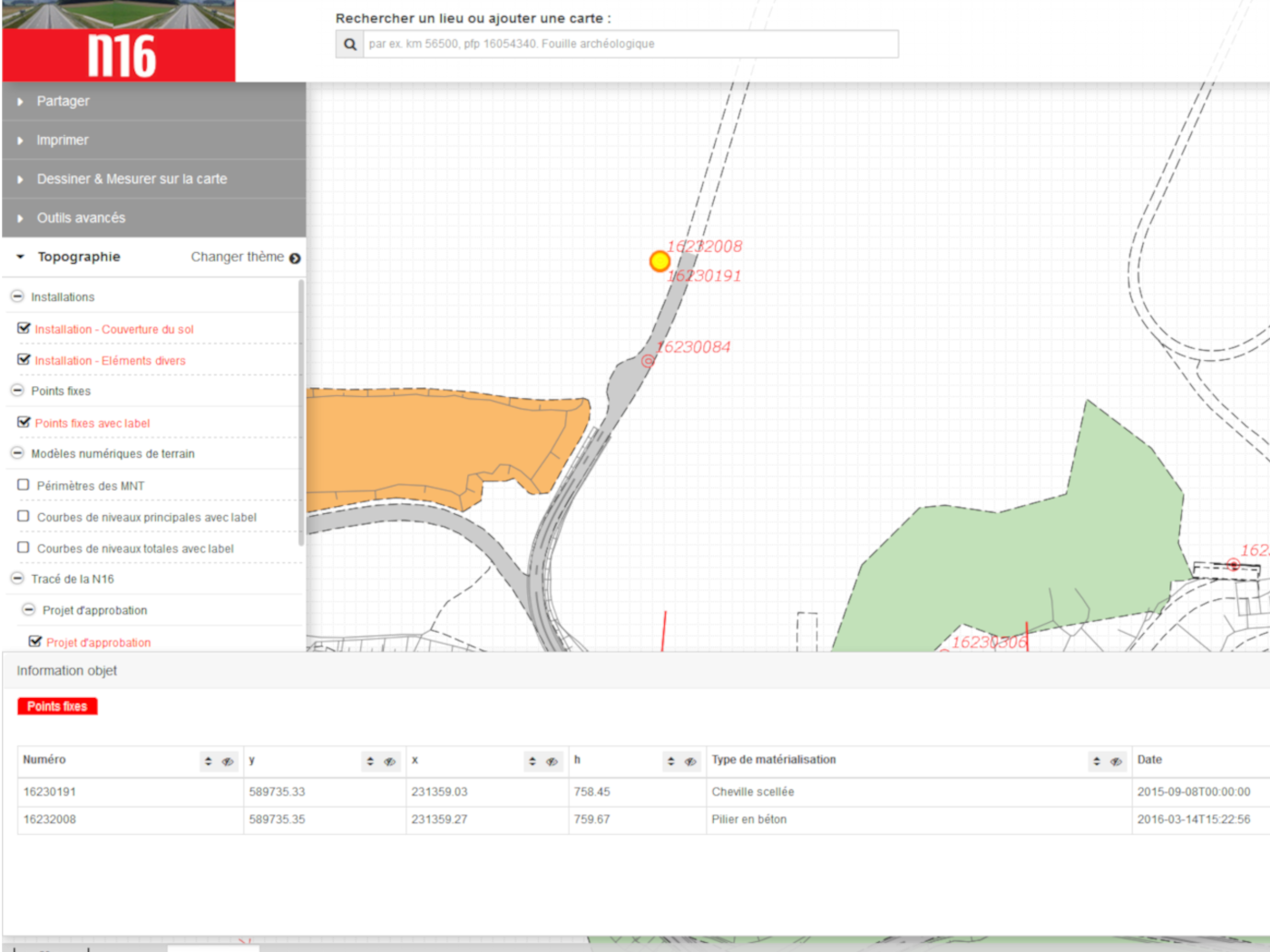

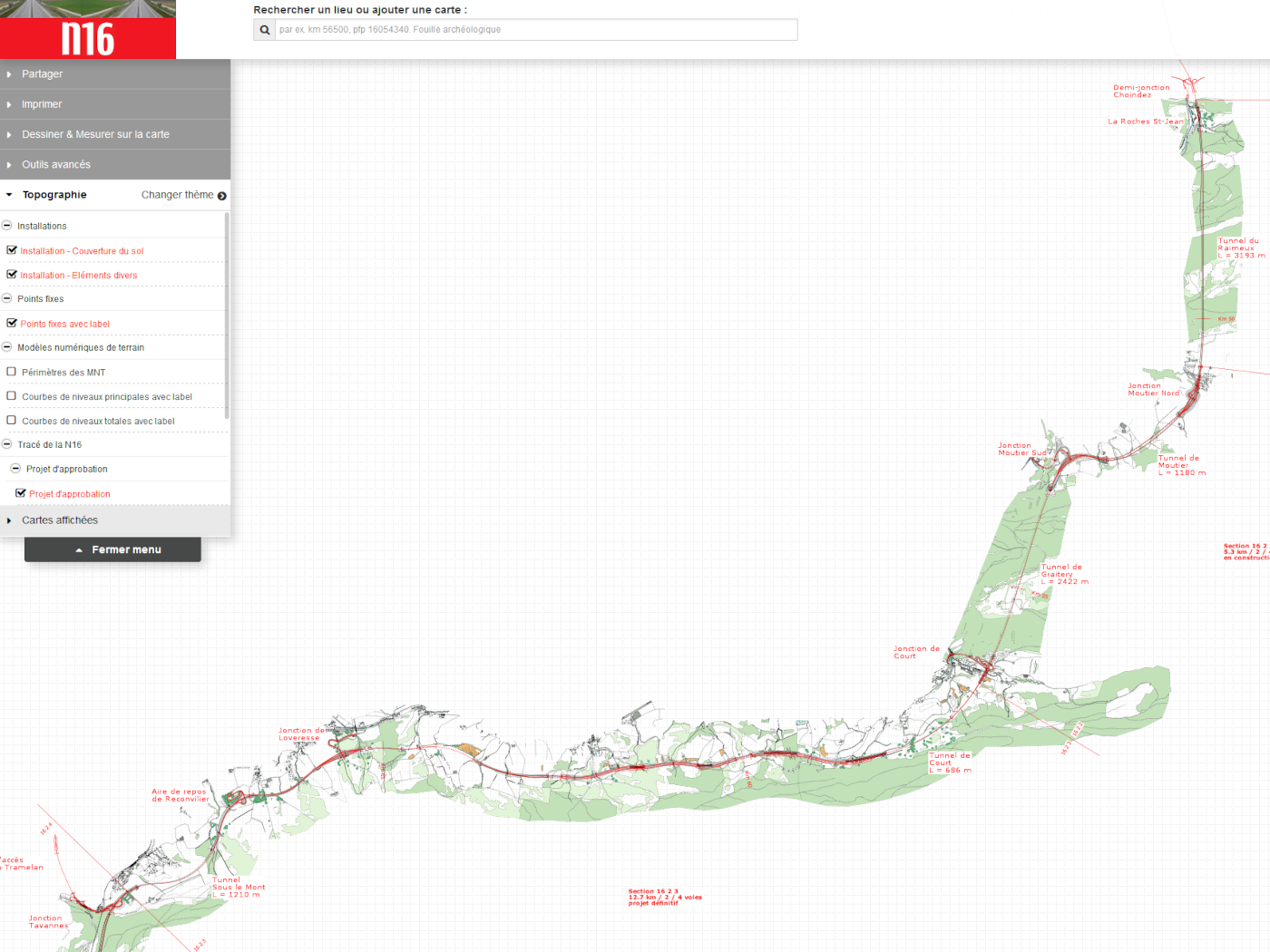

Ajout des données sur le guichet cartographique :
Actualisation des données sur le guichet

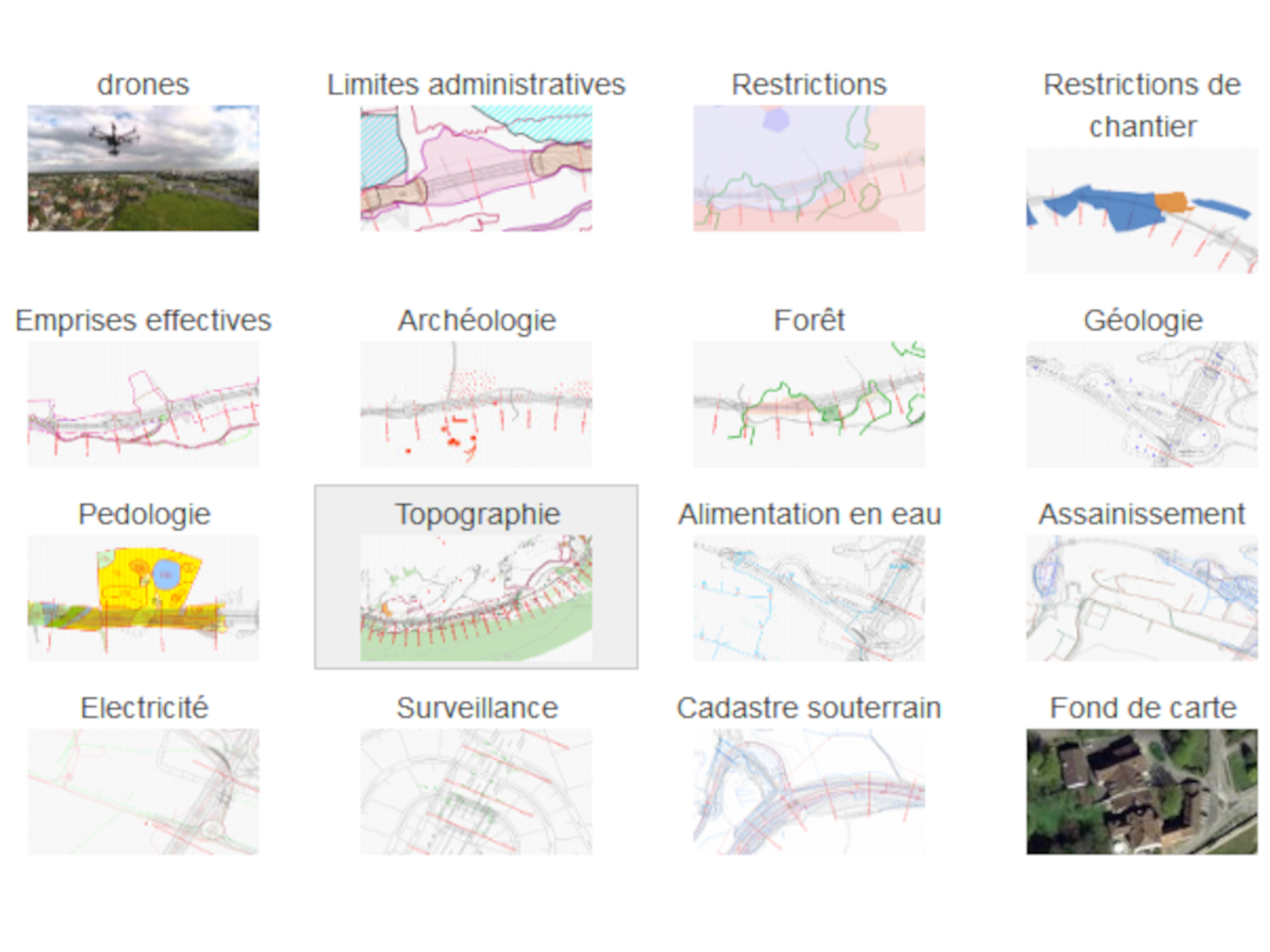

- De nombreux thèmes étaient présentés via le guichet cartographique
- Une actualisation des données, différentiée selon les thèmes et les travaux entrepris, a été mise en place
- Un accès aux données, répondant à une matrice des droits mise en place avec le mandant, a été garanti afin d’assurer la confidentialité et la sécurité de la transmission de l’informations
- L’ajout de pièces jointes aux données a été prévu
Suite du mandat
L’OFROU a mandaté sigeom pour lui proposer un modèle de données structurés pour la transmission des informations des cadastres souterrains. Le modèle a été proposé à l’OFROU et modifié pour correspondre à ses spécificités. L’export des données a été réalisé en format SHAPE.
