Le mandat de Mont-Terri Projet consiste premièrement à scanner la galerie principale afin de déterminer l’épaisseur de béton appliquée par l’entreprise et de calculer après quelque temps la convergence de la galerie. Deuxièmement, il s’agit de surveiller la convergence de petites niches. Troisièmement, à scanner des puits profonds afin de calculer leur convergence, puis d’installer un système innovant de mesure « à l’envers » afin de relever des points précis dans les puits. Pour tous ces travaux, la précision attendue est de quelques mm.

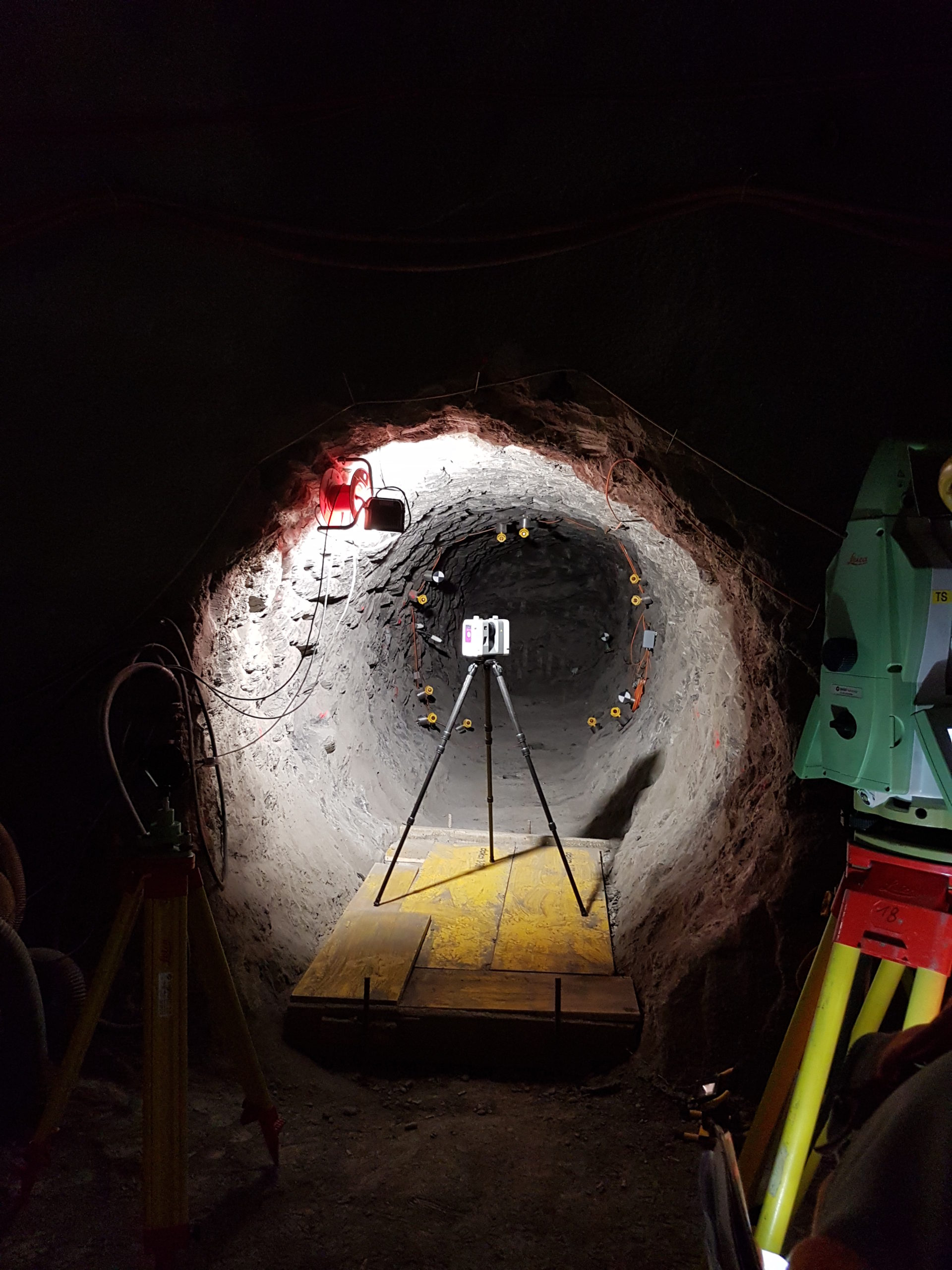

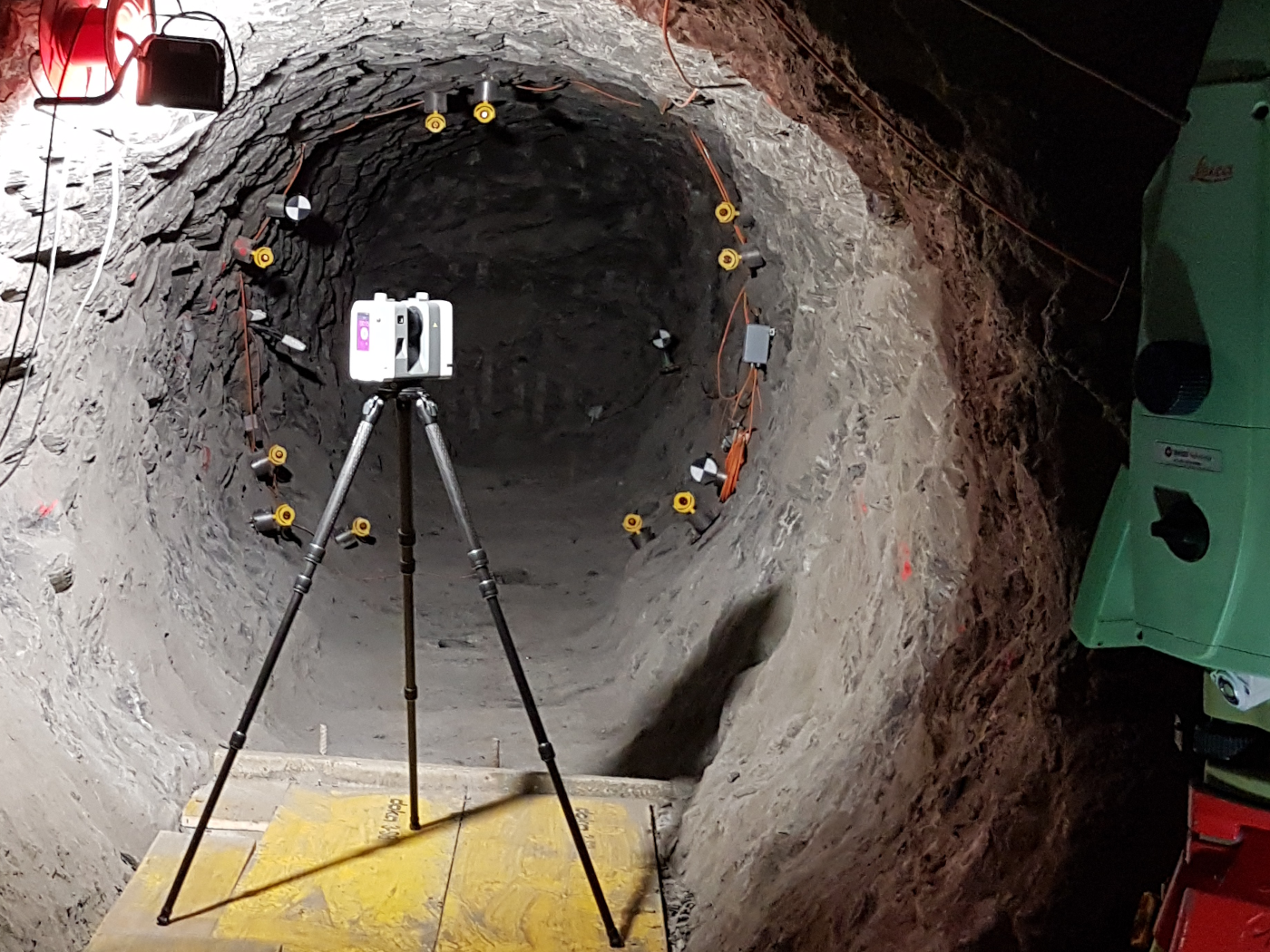

Mesure de convergence par scanner laser
Niches ⌀ 2 m, 12 m de long et galerie de 300 m de long
- Mesures du réseau de points de base, ± 2 mm
- Mesures des cibles de convergence pour validation de la méthodologie
- Géoréférencement par cibles à damier

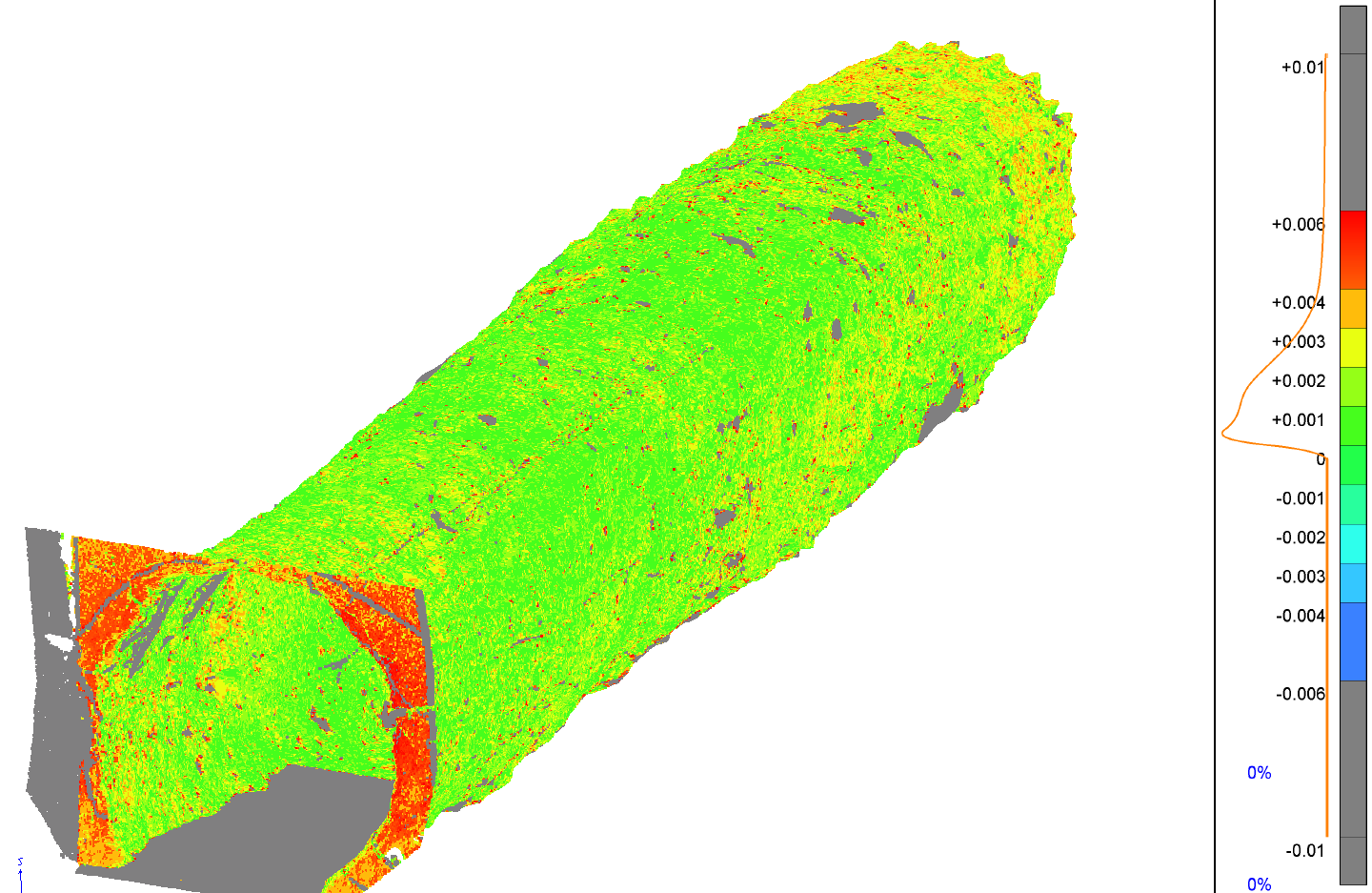

- Pour les niches, comparaison surfacique entre états, résolution du nuage entre 1mm et 2cm
- Calcul des épaisseurs de béton de nouvelles galeries
- Précision finale ± 4 mm

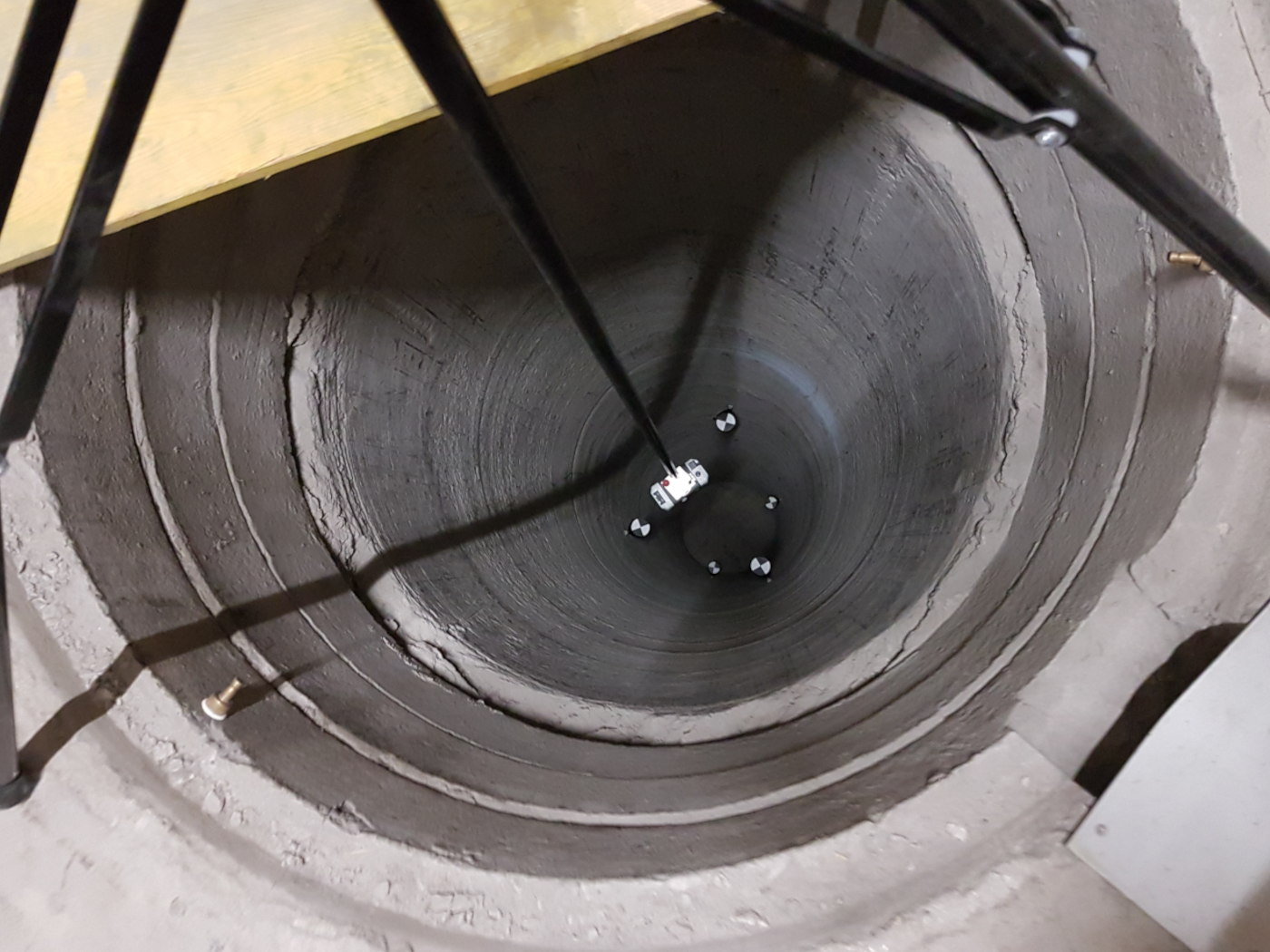

Mesure de puits verticaux
Profondeur 12 m et ⌀ de 1.2 m
- Mesures réseau de points de base, précision 3D ± 5 mm
- Mesures avec tachéomètre «tête en bas»
- Mesures par scanner laser des puits
- Compensation tridimensionnelle
- Calcul du défaut de verticalité
- Mise en place d’une méthodologie de relevé 3D afin que le mandant puisse réaliser la mesure des points à l’intérieur du puits de manière autonome
Autres informations
Prestation en cours depuis 2018
Mandant : Mont-Terri Projet, swisstopo
