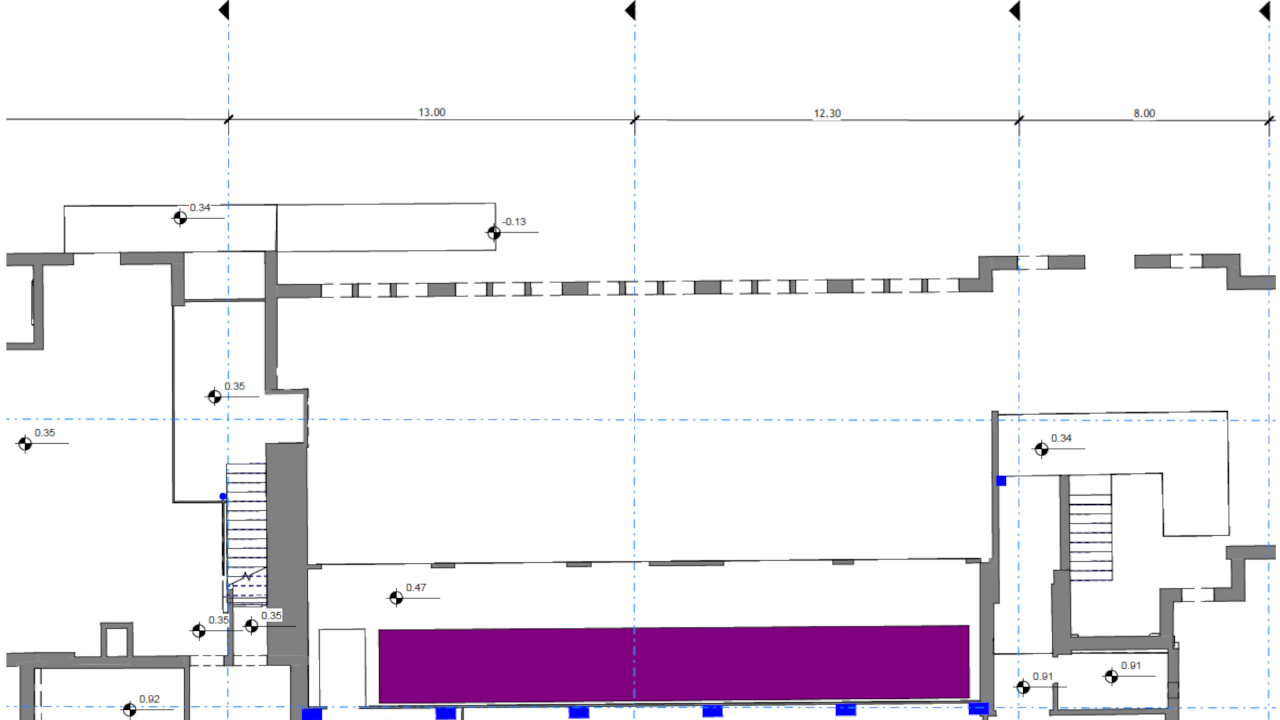

Réalisation d’un relevé 3D par balayage laser et par drone avec modélisation BIM complète du site (extérieure et intérieure). Les relevés précis permettent de concevoir des plans d’étages, des coupes, des plans de façades et le modèle BIM de l’ensemble des infrastructures avec une précision de ± 2 à 5 cm selon le niveau de détail souhaité. Ainsi, les promoteurs et architectes peuvent aisément gérer le site et les projets à venir.
Relevé 3D du bâtiment
Bâtiment d’environ 4’500m²
- Détermination d’un réseau de points pour le géoréférencement du projet, précision < 1 cm
- Relevé par balayage laser de l’ensemble du bâtiment, extérieur et intérieur : ̴ 800 stations
- Vol photogrammétrique par drone afin de relever les parties non accessibles du toit : ̴ 300 photos
- Traitement des données et géoréférencement
- Calcul d’un nuage de points colorisé
- Assemblage des nuages de points drone et laser

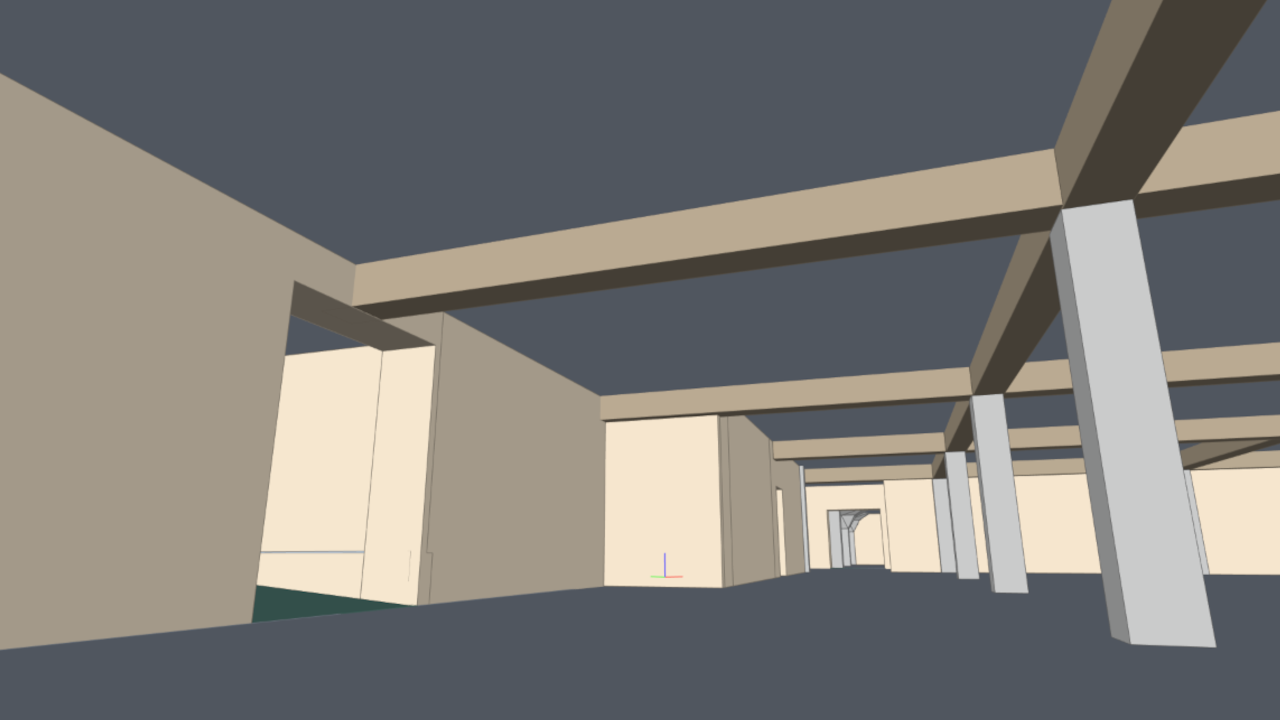

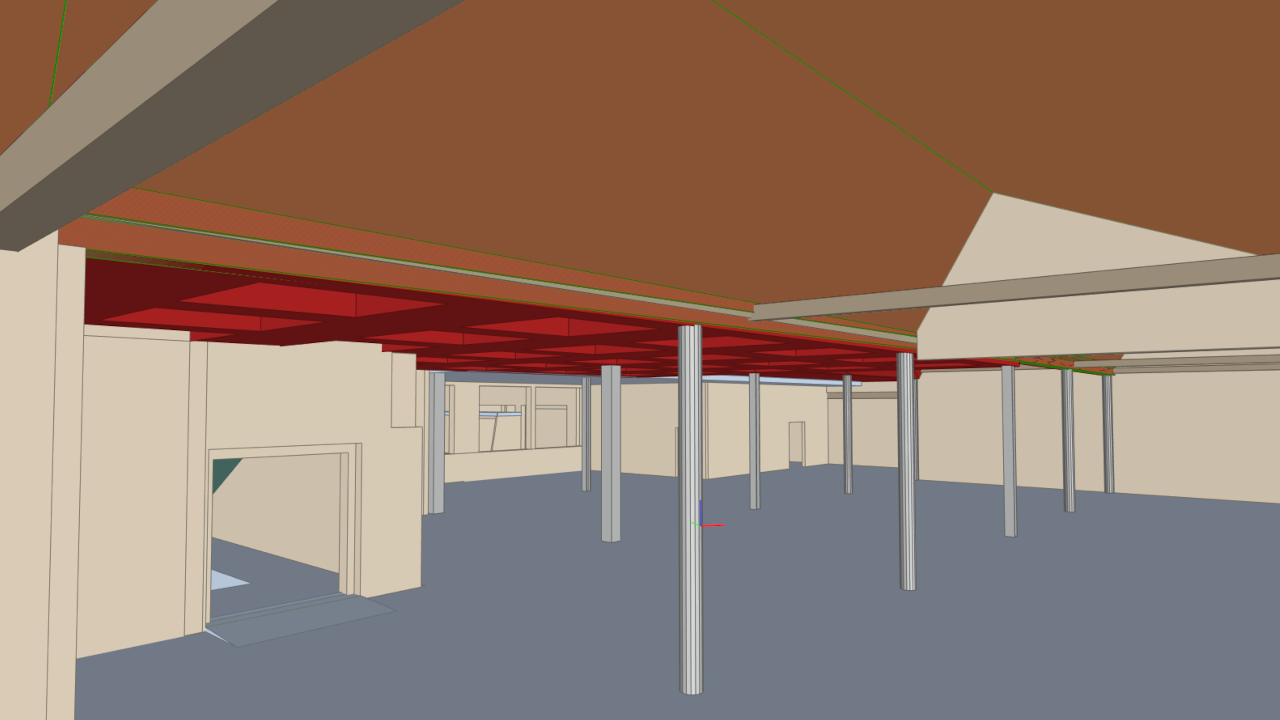

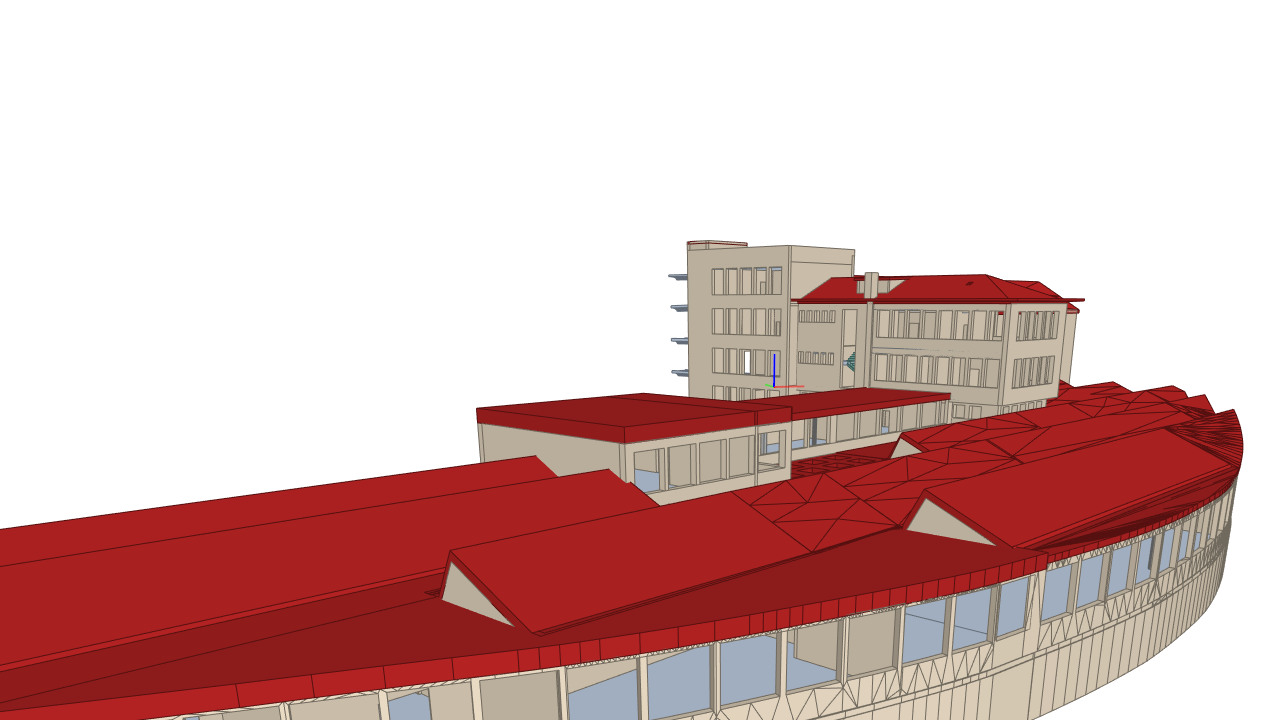

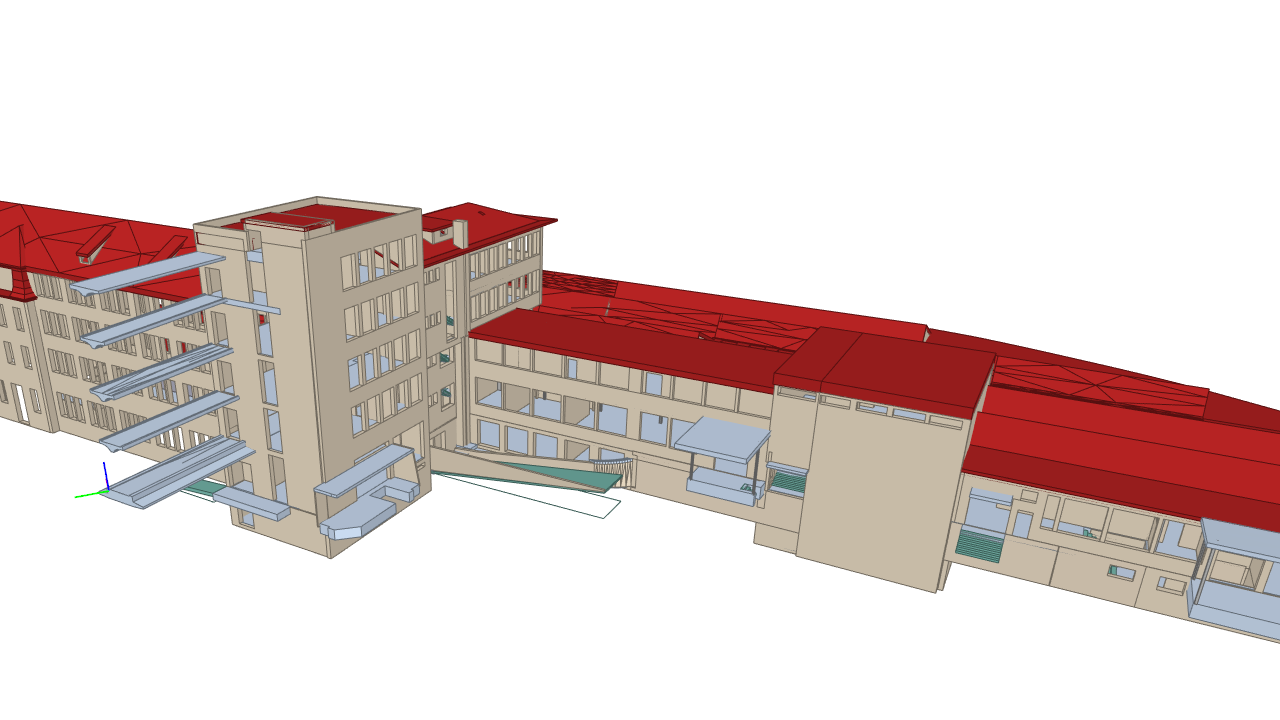

Modélisation BIM
Modélisation du bâtiment selon niveau de détail défini
- Création du projet (géoréférencement, insertion des nuages, création des niveaux)
- Modélisation BIM (Revit)
- Création et livraison d’une maquette BIM
Autres informations
Prestation effectuée en 2023 et 2024
